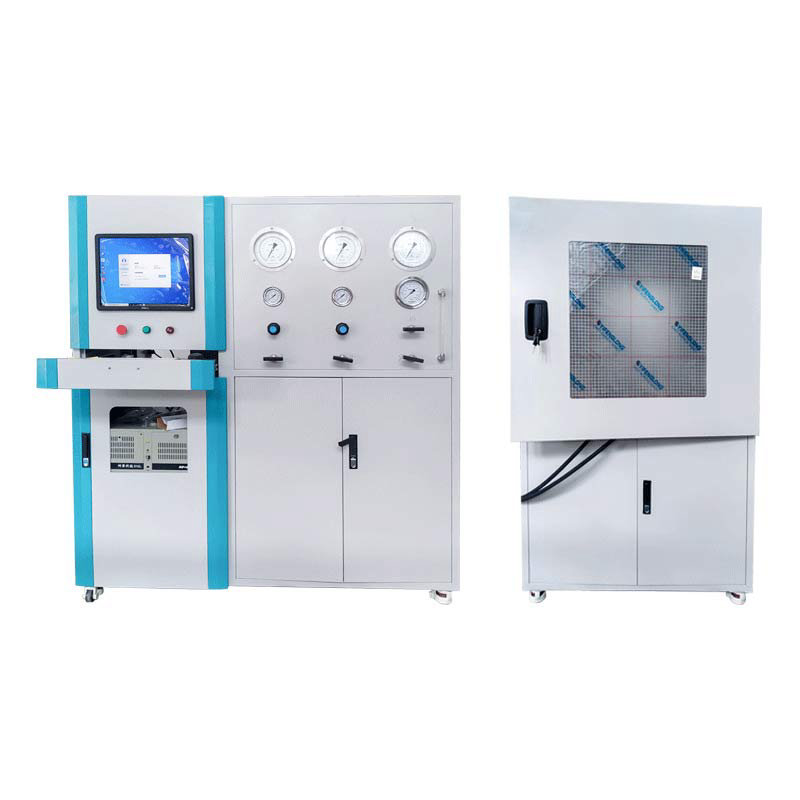

換熱器疲勞試驗臺

—、設備介紹

換熱器疲勞試驗臺可對試驗壓力，試驗溫度，試驗次數等進行控制，zui大試驗壓力30Mpa，采用先進的計算機測控技術，采用專用的控制軟件，完成試驗過程的全自動控制等功能，提供數據分析功能，滿足試驗分析及特殊試驗數據處理要求。本試驗機主要用于換熱器的疲勞脈沖試驗。可以全過程實現自動控制，并記錄試驗過程的壓力數據，打印試驗報告。

二、設備參數

1、疲勞試驗介質：液壓油

2、脈沖壓力：0-30Mpa

3、壓力控制精度：0.01bar

4、脈沖頻率范圍：0.5~1Hz

5、脈沖壓力波形：基本方波(或梯形波)，脈寬調節可以按照貴公司要求進行

6、試驗介質溫度：室溫~130℃

7、測試工位：1個，可多各位測試

8、試驗次數打到10萬次以上(連續—次)，可以連續工作時間30天

以上各參數均可在一定范圍內修改。

三、設備構成

1、液壓系統：循環泵、脈沖發生器。

2、試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。

3、電器控制柜及計算機測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。

四、設備特點

1、可存儲最近30萬次循環的脈沖壓力波形

2、使用安全，工件自動檢漏和停機

3、計算機控制，可顯示脈沖壓力波形、壓力值、循環次數、試驗溫度、介質溫度等各參數

4、支持斷電自動保存數據

5、可控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告
